Compacta GS12

Dane techniczne:

Moment obrotowy:

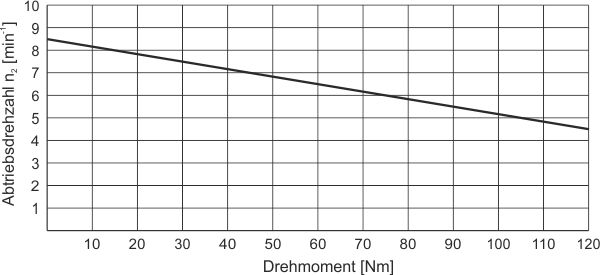

Prędkość obrotowa
Prędkość na biegu jałowym
Przełożenie:
Znamionowa moc silnika:

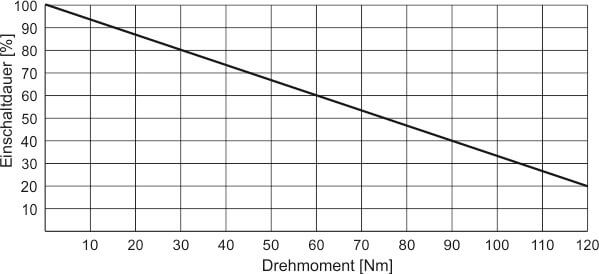

Czas włączenia przy 120 Nm:
Napięcie znamionowe:

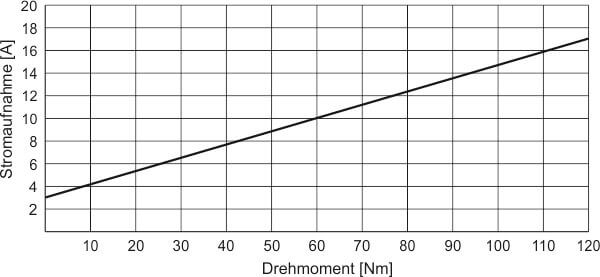

Pobór prądu:
Typ silnika:
Stopień ochrony:
Waga:

120 Nm max.
4,5 min-1 dla 120 Nm
8,5 min-1
i = 297:1
280 W
20% S3
24 V DC wyrównane
ok. 17 A przy120 Nm
stały magnesIP 54
8,7 kg

Podane wartości obowiązują tylko w połączeniu z transformatorem Framo! Zakres wyłączników krańcowych: 35 obrotów wału napędowego (Standard)
Opcjonalnie można uzyskać także szerszy zakres działania wyłączników krańcowych.

Akcesoria:

• Transformator (zasilacz) w obudowie
• System sterowania w obudowie
• Transformator + system sterowania w obudowie

Silnik z przekładnią nasadową Compacta GR12 firmy Framo to napęd elektromechaniczny, w przypadku którego prędkość obrotowa wbudowanego silnika elektrycznego jest redukowana na dwóch poziomach przekładni do pożądanej wartości co umożliwia uzyskanie pożądanego momentu obrotowego. Silnik przekładniowy został zaprojektowany w szczególności pod kątem naziemnych osłon basenowych małego typu (ok. 4 x 8 m). Z reguły osłony takie składają się z pływających lameli, które są ciągnięte względnie popychane na powierzchni wody. Zwijanie i rozwijanie lameli jest możliwe dzięki bębnowi zwijanemu napędzanemu przez Compacta GR12.

Seria Compacta umożliwia w przypadku modeli GP6, GS12 i GR30 pracę w zakresie momentu obrotowego o wartości od 60 do 250 Nm.
