Compacta MR30

Standardowe wykonanie:

  • Silnik trójfazowy
  • Skrzynka zaciskowa
  • Dowolne przełożenie
  • Ochrona termiczna
  • IP 54
  • 1 stopień przekładni z tworzywa sztucznego

Silnik z przekładnią nasadową Compacta MR 30, z opcjonalnie zintegrowanym przełącznikiem automatycznym zapewnia w zależności od przełożenia prędkość obrotową w zakresie 2,6 do 123,4 min-1 oraz moment obrotowy do 300 Nm. Silnik przekładniowy wyróżnia się kompaktową budową i z tego względu nadaje się doskonale do zastosowań związanych z odwróconą eksploatacją w miejscach, w których dostępna przestrzeń montażowa jest niewielka. W przypadku standardowego wykonania silniki przekładniowe są chronione przed rozpryskami (IP54), opcjonalnie chronione przed rozpryskami (IP 65) oraz w wykonaniu przeciwwybuchowym zgodnie z ATEX95. Dalsze opcje zwiększają liczbę możliwości zastosowania.

Ponadto w przypadku większej liczby sztuk możliwe są także dostosowania konstrukcyjne, które pozwalają na dopasowanie silników przekładniowych do konkretnych wymagań.
Tutaj można znaleźć już zrealizowane projekty.

Seria Compacta dzięki czterem typom MR6, MS12, MR30 i AG160

pozwala na uzyskiwanie prędkości obrotowych w zakresie od 0,45 do 193 min-1i momentu obrotowego od 10 do 1600 Nm

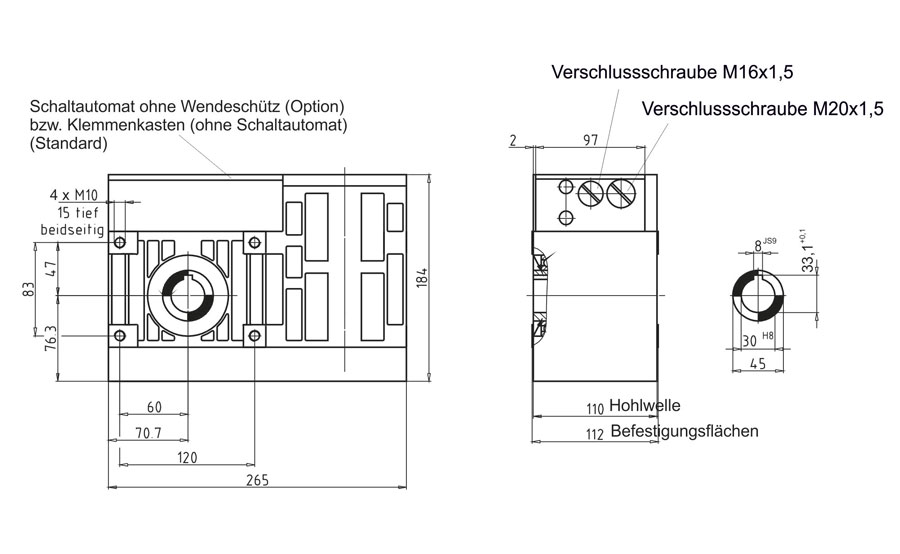

Wymiary standardowego napędu

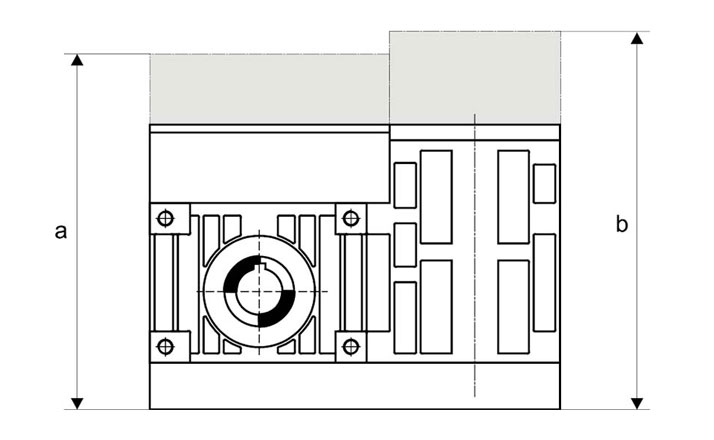

Rozwiązania opcjonalne

Opcje z podaniem wymiarów [mm] a b
Silnik prądu zmiennego (-) (-)
Silnik prądu stałego (-) 239
Hamulec tarczowy sprężynowy (-) 244
Ręczna dźwignia obsługi awaryjnej (-) 380
Przełącznik automatyczny wersja 1 218 (-)
Przełącznik automatyczny wersja 2 /2P (-) (-)

(-) nie powoduje zmiany wymiarów
(x) dalsze względnie brakujące wymiary podane są w katalogu danych technicznych

Silniki trójfazowe – 3×230/400V-50Hz

Prędkość obrotowa
n2 min-1
Znamionowy moment obrotowy
Nm
ED 60%
Przełożenie Prędkość obrotowa silnika
n1 min-1
Moc silnika
kW
ED 60%
Wyhamowanie Maks. zakres wył. krańcowych
Obr. końcówki

normalny

długi

123.4 60 22.7: 1 2800 1.1 So 260 430
61.6 112 45.4: 1 2800 1.1 So 130 215
39 165 71.8: 1 2800 1.1 So 85 135
30.8 125 45.4: 1 1400 0.6 So 130 215
28.4 187 98.3: 1 2800 1.1 So 60 100
21.8 220 128.5: 1 2800 1.1 Ss 47 77
19.5 180 71.8: 1 1400 0.6 So 85 135
15.4 240 181.4: 1 2800 1.1 Ss 32 55
14.2 206 98.3: 1 1400 0.6 So 60 100
11.8 270 238.1: 1 2800 1.1 Sd 25 42
10.6 250 264.6: 1 2800 1.1 Sd 23 38
7.7 267 181.4: 1 1400 0.6 Ss 32 55
5.9 300 238.1: 1 1400 0.6 Sd 25 42
5.3 278 264.6: 1 1400 0.6 Sd 23 38
3.8 148 (40% ED) 181.4: 1 700 0.23 (40% ED) Ss 32 55
2.9 170 (40% ED) 238.1: 1 700 0.23 (40% ED) Sd 25 42
2.6 160 (40% ED) 264.6: 1 700 0.23 (40% ED) Sd 23 38

So = brak funkcji wyhamowania; Ss = statyczne wyhamowanie; Sd= dynamiczne wyhamowanie

Silniki prądu zmiennego – 1x230V-50Hz

Prędkość obrotowa
n2 min-1
Znamionowy moment obrotowy
Nm (40% ED) **
Przełożenie Prędkość obrotowa silnika
n1 min-1
Moc silnika
kW
ED 60%
Wyhamowanie
123.4 36.0 22.7: 1 2800 0.66 So
61.6 67.2 45.4: 1 2800 0.66 So
39 99.0 71.8: 1 2800 0.66 So
30.8 73.3 45.4: 1 1400 0.36 So
28.4 112.2 98.3: 1 2800 0.66 So
21.8 132.0 128.5: 1 2800 0.66 Ss
19.5 108.0 71.8: 1 1400 0.36 So
15.4 144.0 181.4: 1 2800 0.66 Ss
14.1 122.3 98.3: 1 1400 0.36 So
11.8 162.0 238.1: 1 2800 0.66 Sd
10.9 144.0 128.5: 1 1400 0.36 Ss
10.6 150.0 264.6: 1 2800 0.66 Sd
7.7 157.1 181.4: 1 1400 0.36 Ss
5.9 176.7 238.1: 1 1400 0.36 Sd
5.3 163.4 264.6: 1 1400 0.36 Sd

So = brak funkcji wyhamowania; Ss = statyczne wyhamowanie; Sd= dynamiczne wyhamowanie
**Podane momenty obrotowe prądu zmiennego to momenty przewidziane dla ciągłej eksploatacji (w ramach danej ED). Moment dla rozruchu wynosi częściowo tylko 66% danych katalogowych. W przypadku zapotrzebowania na maksymalny moment obrotowy zaleca się kontakt z zakładem.

Silniki prądu zmiennego – 1x230V-50Hz

Prędkość obrotowa
n2 min-1
Znamionowy moment obrotowy
Nm
Wyhamowanie Przełożenie
66 52 So 22.7: 1
33 97 So 45.4: 1
21 141 So 71.8: 1
15 162 So 98.3: 1
11.5 190 Ss 128.5: 1
8th 205 Ss 181.4: 1
6.5 220 Sd 238.1: 1
5.5 200 Sd 264.6: 1

So = brak funkcji wyhamowania; Ss = statyczne wyhamowanie; Sd= dynamiczne wyhamowanie
P = 0.5 kW
I N = 30A
30% czasu trwania uruchomienia
Prędkość obrotowa końcówki napędów Compacta z silnikiem DC jest zależna od obciążenia.

Ważna informacja: Silnik i przekładnia mogą być przeciążane przez krótki czas o 50%. W przypadku silników na prąd zmienny i stały może to prowadzić do jego wyłączenia.

W przypadku poniższych warunków eksploatacji należy skontaktować się z producentem:

  • Temperatury poniżej 0°C (prąd zmienny i prąd stały poniżej 10°C)
  • Temperatury powyżej 40°C
  • Silne wibracje
