Przykłady zastosowań przekładnia planetarna
„Wasz pomysł – nasz napęd”: Zgodnie z tym mottem od wielu lat wdrażamy standardy rozwiązań napędowych dla wielu zastosowań i gałęzi przemysłu. Nasi klienci cenią nas jako doświadczonego partnera w zakresie prac rozwojowych, który na koniec procesu osiąga wynik przekonywującypod względem technicznym i ekonomicznym. Opracowano już wiele innowacyjnych systemów specjalnych z przekładnią planetarną – na przykład szczelny silnik rurowy odporny na korozję, przeznaczony do systemów podpodłogowych, rozwijanych osłon basenów. Mogą Państwo skorzystać z tego bogatego doświadczenia. Żadne zastosowanie nie jest dla nas zbyt specjalne, i zawsze jesteśmy w stanie znaleźć odpowiednie rozwiązanie – czy to zupełnie nowe, dostosowane do potrzeb klienta , czy też przekładnie w formie systemu modułowego, wykorzystywane jako napędy technologii automatyki, w branży budowy maszyn czy przemysłu opakowaniowego.
Standardowe przekładnie planetarne
Napęd tylnego zderzaka prasy krawędziowej
Prasy krawędziowe stosuje się do gięcia blach. W tym celu stempel do gięcia dociska blachę do matrycy, która określa kąt gięcia. Nowoczesne prasy krawędziowe, które często są sterowane CNC, mogą być używane do kantowania i gięcia blach stalowych o grubości kilku centymetrów. Wieloosiowy tylny zderzak, w którym zastosowano przekładnie planetarne serii GSA070, zapewnia dokładne pozycjonowanie blach. Może on być tak sterowany, aby wielokrotnie poruszał się pomiędzy zagnieceniami i tworzył w ten sposób skomplikowane części.
Robot IML
W procesie etykietowania w formie (IML) przycięta folia z tworzywa sztucznego umieszczana jest w formie wtryskowej za pomocą urządzenia do podawania detalu. Stosując podciśnienie lub naładowanie statyczne, etykiety są mocowane, a następnie natryskiwane tworzywem sztucznym. Roboty IML wyposażone w GSB065 przejmują dokładne etykietowanie narzędzi. Z reguły roboty IML mają konstrukcję modułową – na korzyść serii GSB przemówiła wysoka dokładność pozycjonowania, szybka dostępność, a także doskonały stosunek jakości do ceny.
Napęd osiowy do wycinarek laserowych
Przekładnia planetarna GSF075 o przełożeniu i = 10 stosowana jest jako napęd osiowy maszyny (oś X i Y) w wycinarkach laserowych. Serwomotor, zębatka i koło zębate dopełniają jednostkę. Z uwagi na nominalną prędkość wejściową 4000 obr/min i maksymalną prędkość wejściową 8000 obr/min przekładnia jest przeznaczona do stosowania w szybkich, dynamicznych wycinarkach laserowych. Ze względu na wysoką dokładność pozycjonowania i wysoką dynamikę jazdy seria GSF jest idealna do takich zastosowań.
Napęd do piast do FTS
Systemy transportowe bez kierowcy (FTS) dystrybuują przyjęte towary w przestronnych halach magazynowych i spedycyjnych. Zazwyczaj pracują niezależnie. Pojazdy FTS są szczególnie wydajne i ekonomiczne, jeśli są w stanie pokonywać duże odległości z zapewnieniem czasu przejazdu bez konieczności ponownego ładowania . Stawia to specjalne wymagania jeśli chodzi o konstrukcję oraz wykonanie. W szczególności pojazdy i ich części muszą być lekkie i kompaktowe. Ze względu na wysoką odporność na uginanie i dzięki kompaktowej budowie- seria GSD pozwala na obsługę dużej wartości sił osiowych i radialnych
Przekładnia kątowa do stołów obrotowych
Przekładnie kątowe GSBL070 z przełożeniami i=5 i i=10 są często stosowane w stołach obrotowych ze względu na ich konstrukcję, wyjątkowo wysoką wydajność i wysokie obrotowe prędkości wejściowe. Kątowa konstrukcja umożliwia optymalne wykorzystanie ograniczonej przestrzeni montażowej. Wysokiej klasy przekładnie kątowe serii GSBL typu high-end nadają się szczególnie do stołów obrotowych o wysokich wymogach dotyczących precyzji.
Układy regulacji wysokości stołów operacyjnych
Jeśli chodzi o regulację wysokości stołów operacyjnych, decydującą rolę odgrywają w szczególności dwa aspekty: w przypadku zastosowania w bezpośrednim sąsiedztwie pacjenta niezbędna jest wysoka dokładność pozycjonowania i stabilna eksploatacja. Przekładnie planetarne serii GFE spełniają wymagania w zakresie redukcji hałasu dzięki zastosowaniu szlifowanych kół zębatych o ukośnym układzie zębów.
Regulacja wysokości urządzeń czyszczących
Przekładnie planetarne serii GSN są stosowane w przemysłowych urządzeniach do czyszczenia firmy Wandres GmbH micro-cleaning do automatycznej regulacji wysokości jednostki czyszczącej. Podczas gdy wysokość w urządzeniach starszej generacji była regulowana ręcznie, przekładnia planetarna w połączeniu z silnikiem i przetwornicą zapewnia zautomatyzowaną obsługę nowych modeli. Urządzenia do czyszczenia są stosowane przede wszystkim w przemyśle obróbki blach i płyt, a także w przemyśle drukarskim, szklarskim i motoryzacyjnym. Na korzyść serii GSN przemawiały przede wszystkim szybka dostępność i doskonały stosunek ceny do wydajności.
Systemy liniowe do precyzyjnych systemów portalowych
Nowoczesne laserowe portale tnące przekonują wysoką dokładnością pozycjonowania i powtarzalności z tolerancją mniejszą niż 1 μm oraz wysoce dynamiczną prędkością procesu do 300 m/min. W elementach jezdnych portali, zębatkowe systemy napędowe – składające się z przekładni planetarnej, zębnika oraz zębatki – zapewniają dynamiczną i precyzyjną pozycyjnie kolejność ruchów. Technicznie i ekonomicznie zaawansowane systemy liniowe służą do pozycjonowania zarówno osi X jak i Y. Rdzeniem systemu napędowego jest wysoce precyzyjna przekładnia planetarna serii GSD firmy Framo Morat. Przekładnia, która została zaprojektowana z myślą o dużych siłach promieniowych i osiowych, przekonuje swoją kompaktową konstrukcją. Robotyczny kołnierz zapewnia maksymalną sztywność skrętną.

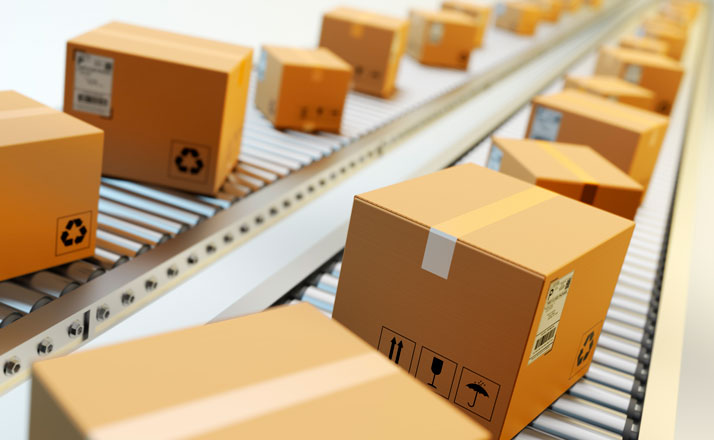

Napęd do silników bębnowych do przenośników
Silniki rurowe przenośników wymagają zastosowania możliwie cicho pracujących elementów ze względu na ich umiejscowienie w konstrukcji rurowej. Dzięki zastosowaniu szlifowanych kół zębatych, wymóg ten jest w sposób optymalnie spełniony w przypadku serii przekładni PS. Wysoka elastyczność w zakresie montażu kołnierza oraz szeroka gama możliwych do realizacji przełożeń umożliwia indywidualne dopasowanie do wymaganych specyfikacji i dostępnych złączy.

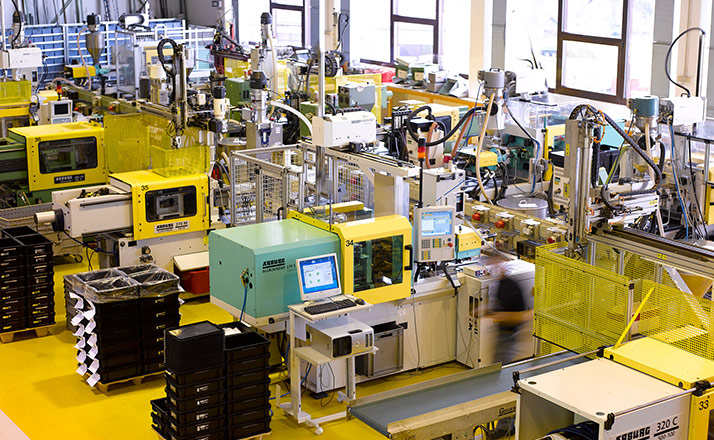

Automatyka i obsługa
Przekładnie planetarne wykonują szeroki zakres zadań w zakresie obsługi montażu. W tym przypadku zastosowania 2-stopniowa przekładnia planetarna o luzie skrętnym na poziomie 14 minut kątowych i przełożeniu 49:1 wykorzystywana jest do wyjmowania części z wtryskarek tworzywa sztucznego
Maszyny wrzecionowe w przemyśle tekstylnym
Przekładnia planetarna PL050 o przełożeniu i=10 jest idealnie zaprojektowana do stosowania w maszynach z wrzecionem pierścieniowym w przemyśle włókienniczym ze względu na swoją solidną i zoptymalizowaną pod względem kosztów zapewnia długą żywotność.
Przekładnie planetarne na zamówienie klienta

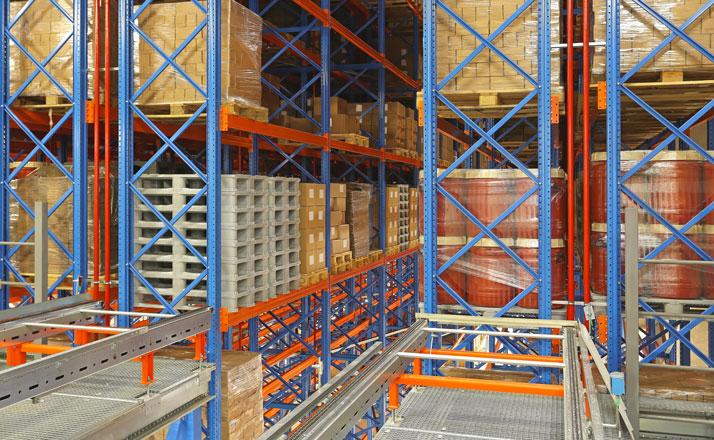

Systemy przekładni do piast
W zastosowaniach, w których występują duże obciążenia radialne, często stosuje się przekładnie planetarne z łożyskami stożkowymi. Dzięki wieloletniemu doświadczeniu w zakresie technologii przekładni zębatych i napędów, firma Framo Morat opracowała system napędu do piast, oparty na standardowej przekładni planetarnej. Dzięki specjalnej konstrukcji dostosowanej do potrzeb klienta, całkowita długość przekładni została zredukowana o ponad 40%, co pozwala na przyjęcie większych obciążeń radialnych. Korzystanie ze znormalizowanych łożysk kulkowych ma natomiast pozytywny wpływ na koszty. Napęd do piasty wykorzystuje przekładnię planetarną PS040 o przełożeniu 5:1 i, biorąc pod uwagę specyficzne dla danego zastosowania obciążenia i wymagania oraz żądane przełożenia skrzyni biegów, w takim układzie napędowym mogą być stosowane prawie wszystkie standardowe przekładnie planetarne . Wydajny i kompaktowy napęd znajduje zastosowanie w wielu dziedzinach intralogistyki, w systemach magazynowych typu shuttle oraz w przypadku pojazdów transportowych bez angażowania kierowców (FTS).
Podnośniki schodowe
Istotnym elementem napędu głównego podnośnika schodowego jest przekładnia planetarna. Ze względu na swoją koncentryczną budowę jest ona bardziej kompaktowa niż inne warianty przekładni. W ten sposób napęd wózka schodowego może być realizowany z jednej strony w mniejszej przestrzeni montażowej, a z drugiej strony zapewnia to korzystną estetykę i redukuje hałas. W przypadku szybko obracających się stopni przekładni elementy przekładniowe wykonane z termoplastycznych tworzyw wykorzystywane są do redukcji hałasu, natomiast elementy wykonane ze stali stosowane są w przypadku stopni wolnoobrotowych, ale silnie obciążonych.
Systemy transportowe pozbawione kierowców (FTS)
Przekładnie projektowane na zamówienie klienta są często stosowane w systemach transportu, które nie angażują kierowców (FTS)- obojętne czy chodzi o procesy intralogistyczne, sprzęt medyczny,czy technologie rolnicze. Przekładnie stosowane są w przypadku piast napędów, ponieważ wykazują kompaktową budowę i umożliwiają montaż w wąskich przestrzeniach. Trzystopniowa przekładnia planetarna z zoptymalizowanymi łożyskami zapewnia wysoki wyjściowy moment obrotowy do 300 Nm i obciążenie radialne do 12 kN.
Mobilny odbiornik satelitarny
Dokładność pozycjonowania jest podstawowym wymogiem w przypadku mobilnych urządzeń satelitarnych, zwłaszcza systemach odbiorczych. Ta dwustopniowa przekładnia planetarna opracowana przez firmę Framo Morat wykorzystuje wewnętrzne naprężenie przekładni w celu zmniejszenia luzów skrętnych całego systemu. Wysokiej jakości sygnały mogą być odbierane w ramach dostępnej regulacji w formie mikroprzemieszczeń

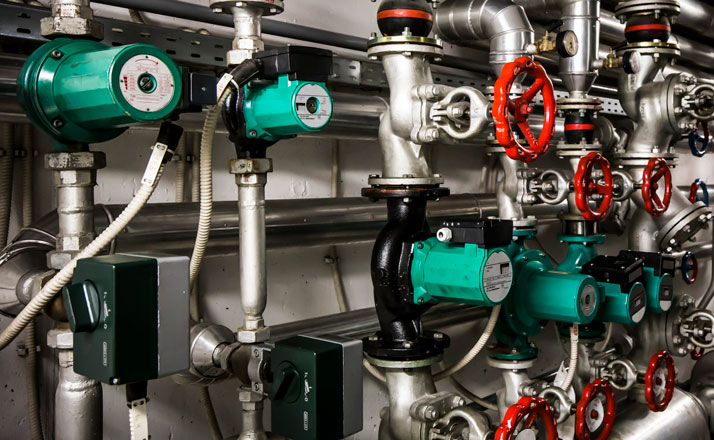

Systemy przekładni do ustawiania zaworów o dużych wartościach przełożenia
Przekładnie o wysokich wartościach przełożenia zajmują często dużo miejsca – szczególnie w przypadku wariantów współosiowych. Aby zredukować przestrzeń montażową, a jednocześnie obsłużyć wymagane przełożenie, firma Framo Morat łączy przekładnię ślimakową i stopień planetarny w ramach jednej przekładni. Dzięki modułowemusystemowi i dużej gęstości mocy serii przekładni planetarnych oraz dziesięcioletniemu doświadczeniu w produkcji standardowych zestawów przekładni ślimakowych, firma Framo Morat jest w stanie zaoferować szybkie i ekonomiczne rozwiązanie. W przypadku średnich i dużych ilości produktów opracowuje się również konstrukcje całkowicie dostosowane do potrzeb klienta.
Sterowanie reflektorami lustrzanymi
Ten opracowany przez Framo Morat napęd służy do prowadzenia reflektorów lustrzanych. W toku prac rozwojowych najwyższe wymagania dotyczyły luzów skrętnych i momentu obrotowego. Napęd składa się z serwomotora, 3-stopniowej przekładni planetarnej, przekładni ślimakowej, układu ustawiania pozycji i dwóch płyt adaptera. Łącznie jeden napęd ustawia powierzchnię lustrzaną 330 m². Szczególną cechą tego rozwiązania jest dostosowanie rozmiaru poszczególnych stopni przekładni planetarnych. Przekładnia planetarna osiąga przełożenie na poziomie 729:1.
Przenośniki
Przekładnie planetarne są nieodzownym elementem w silników bębnowych do przenośników taśmowych i rolkowych. Wybór 2-stopniowej plastikowej przekładni planetarnej ma za zadanie zminimalizować generowany hałas. Taśmy napędzane są wskutek tarcia pomiędzy elektrobębnem a taśmą przenośnikową.
Budowa maszyn
Przekładnie planetarne stosowane w przypadku budowy maszyn muszą spełniać najwyższe wymagania w zakresie precyzji i trwałości. W giętarkach do blachy stalowej obrót walców zapewniają trzy jednostopniowe przekładnie planetarne o przełożeniu 7:1, które są bezpośrednio połączone z trzema silnikami hydraulicznymi.
Podpowierzchniowe systemy rozwijania osłon basenu
Systemy rozwijania pokryw basenów są instalowane pod wodą i dlatego muszą być absolutnie szczelne przez wiele lat. Pod kątem tego wymagającego zastosowania, firma Framo Morat opracowała specjalny silnik rurowy, który jest podwójnie uszczelniony z wykorzystaniem technologii AQUASEAL, dzięki czemu jest odporny na korozję i bezobsługowy w dłuższej perspektywie . Zintegrowana trójstopniowa przekładnia planetarna składa się z różnych materiałów i zapewnia przełożenie rzędu 1000:1 przy wyjściowym momencie obrotowym 300 Nm.
