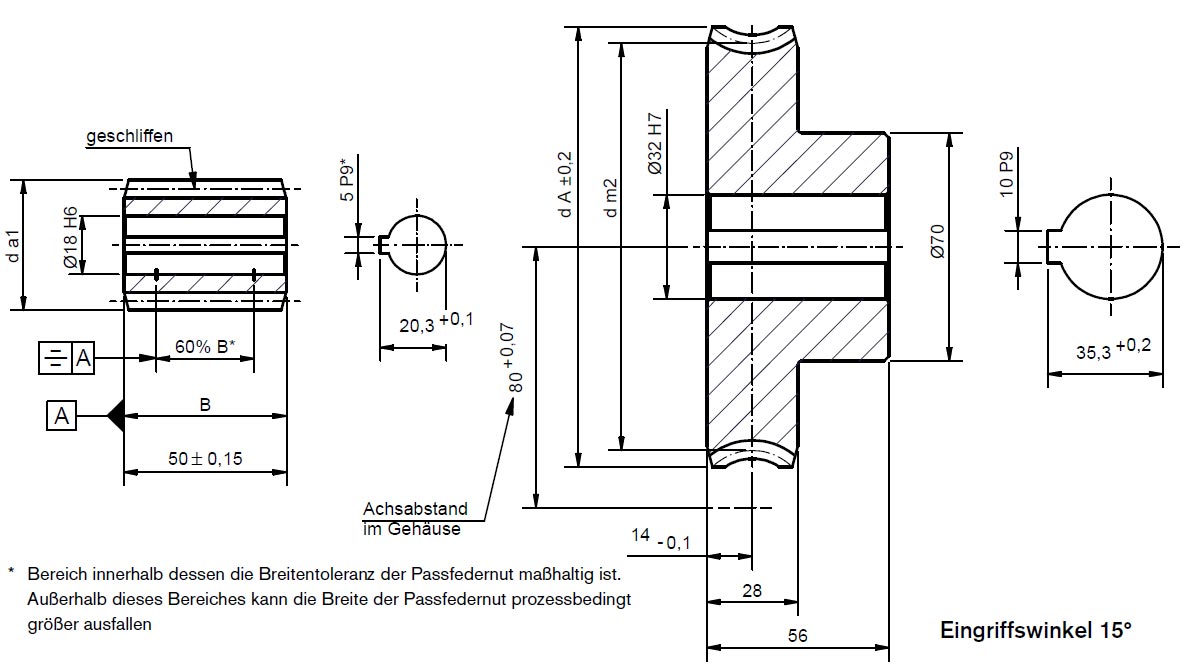

Zestawy kół do układów ślimakowych A80
| Legenda | ||
| i = Przełożenie | da1 = Średnica przy głowicy | T2 = Moment obrotowy wału |
| γm = Kąt linii śrubowej | z2 = Liczba zębów koła | MF = Smar mineralny |
| mn = Normalny moduł | dm2 = Środkowa średnica koła | MÖ = olej mineralny/ smar syntetyczny |
| z1 =Liczba zwojów ślimaka | dA =Zewnętrzna średnica koła | SÖ = Olej syntetyczny |
| dm1 = Środkowa średnica ślimaka | – | – |
| Rozstaw osi 80 mm | i | Kąt nachylenia linii śruby | m | Ślimak | Koło do ukł. ślimakowych | T2 [Nm] | ||||||
| Shop | Brąz | |||||||||||
| CAD-Daten | z1 | dm1 | da1 | z2 | dm2 | dA | MF | MÖ | SÖ | |||
| A80Ü7 | 6,75:1 | 23°35′ | 4 | 4 | 40 | 48 | 27 | 120 | 132 | 150 | 180 | 225 |
| A80Ü12 | 12:1 | 16°36′ | 2,5 | 4 | 35 | 40 | 48 | 125 | 132,5 | 243 | 290 | 365 |
| A80Ü20 | 20:1 | 8°58′ | 3 | 2 | 38,5 | 44,5 | 40 | 121,5 | 130,5 | 290 | 348 | 435 |
| A80Ü30 | 30:1 | 5°44′ | 4 | 1 | 40 | 48 | 30 | 120 | 132,5 | 348 | 417 | 522 |
| A80Ü50 | 50:1 | 4°6′ | 2,5 | 1 | 35 | 40 | 50 | 125 | 132,5 | 248 | 297 | 372 |
| A80Ü80 | 80:1 | 2°9′ | 1,5 | 1 | 40 | 43 | 80 | 120 | 124,5 | 213 | 255 | 320 |
Prawy ślimak wykonany ze stali hartowanej HV 620 – 700. Zawartość ołowiu ≤0,1% wagowo.
Koło ślimakowe wykonane z CuZn37Mn3Al2Si. Zawartość ołowiu ≤0,1% wagowo.
Koła HGW nie mają wywierconego otworu poprzecznego, a średnica piasty wynosi 18 mm.
Wykonane z tworzywa sztucznego lub HGW 2083 na zamówienie.
Podany moment obrotowy wału (T2) obowiązuje dla wejściowej prędkości obrotowej 2800 obr./min. w obrębie wału (ślimaka). Wartości stopnia skuteczności (por. tabela w katalogu zestawów kół do układów ślimakowych) stanowią wartości wytyczne. Magazynowanie, smarowanie, prędkość obrotowa i sposób montażu mogą mieć dodatkowy wpływ wraz z kątem nachylenia śruby.
Koła mogą być łączone tylko z układami ślimakowymi o tym samym rozstawie osi i tym samym stosunku przełożenia. Układy ślimakowe i koła ślimakowe innych producentów nie mogą być zasadniczo łączone z komponentami Framo Morat. Z reguły jest w takim przypadku konieczne dostosowanie parametrów zazębienia. Wszystkie wymiary mogą być dostosowywane na zamówienie.
Nie znaleźli Państwo rozwiązania dla siebie? Zachęcamy do złożenia zapytania odnośnie Państwa zestawów kół!
Średnie ilości sztuk z reguły są dostarczane z magazynu, większe ilości dostarczane są partiami lub na zamówienie.
