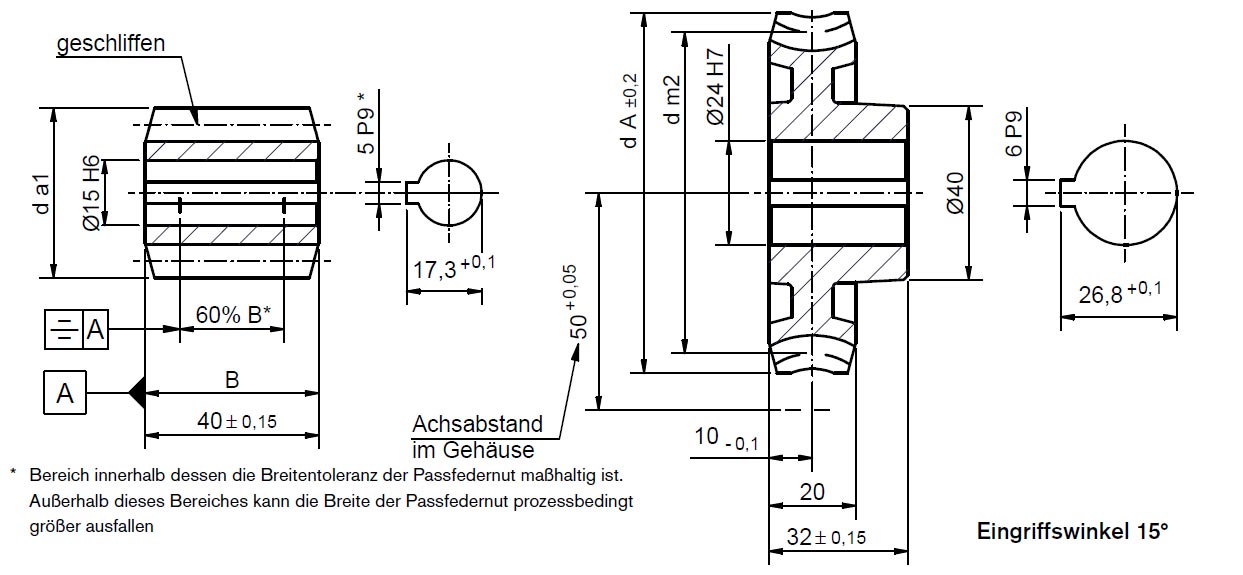

Zestawy kół do układów ślimakowych A50
| Legenda | ||
| i = Przełożenie | da1 = Średnica przy głowicy | T2 = Moment obrotowy wału |
| γm = Kąt linii śrubowej | z2 = Liczba zębów koła | MF = Smar mineralny |
| mn = Normalny moduł | dm2 = Środkowa średnica koła | MÖ = olej mineralny/ smar syntetyczny |
| z1 =Liczba zwojów ślimaka | dA =Zewnętrzna średnica koła | SÖ = Olej syntetyczny |
| dm1 = Środkowa średnica ślimaka | – | – |
| Rozstaw osi 50 mm | i | Kąt nachylenia linii śruby | m | Ślimak | Koło do ukł. ślimakowych | T2 [Nm] | ||||||
| Shop | Brąz | |||||||||||
| CAD-Daten | z1 | dm1 | da1 | z2 | dm2 | dA | MF | MÖ | SÖ | |||
| A50Ü4 | 4,25:1 | 25°51′ | 3,5 | 4 | 32,1 | 39,1 | 17 | 67,9 | 77 | 34 | 40,8 | 51 |
| A50Ü6 | 6:1 | 19°17′ | 3,5 | 3 | 31,8 | 38,8 | 18 | 68,2 | 77 | 52 | 62,4 | 78 |
| A50Ü9 | 8,66:1 | 13°52′ | 2,5 | 3 | 31,29 | 36,29 | 26 | 68,71 | 77 | 64,3 | 77,1 | 96,4 |
| A50Ü12 | 12:1 | 10°23′ | 2,75 | 2 | 30,5 | 36 | 24 | 69,5 | 77 | 66,4 | 79,6 | 99,6 |
| A50Ü14 | 13,5:1 | 9°38′ | 2,5 | 2 | 29,9 | 34,9 | 27 | 70,1 | 77 | 62,8 | 75,4 | 94,2 |
| A50Ü19 | 19:1 | 6°17′ | 3,5 | 1 | 32 | 39 | 19 | 68 | 77 | 78,2 | 93,8 | 117,3 |
| A50Ü23 | 23:1 | 5°38′ | 3 | 1 | 30,58 | 36,58 | 23 | 69,42 | 77 | 71,1 | 85,3 | 106,6 |
| A50Ü27 | 27:1 | 4°40′ | 2,5 | 1 | 30,73 | 35,73 | 27 | 69,27 | 77 | 64,5 | 77,4 | 96,7 |
| A50Ü35 | 35:1 | 3°51′ | 2 | 1 | 29,78 | 33,78 | 35 | 70,22 | 77 | 56,7 | 68 | 85 |
| A50Ü46 | 46:1 | 2°47′ | 1,5 | 1 | 30,85 | 33,85 | 46 | 69,15 | 74 | 50,6 | 60,7 | 75,9 |
| A50Ü55 | 55:1 | 2°19′ | 1,25 | 1 | 30,9 | 33,4 | 55 | 69,1 | 74 | 46,2 | 55,4 | 69,3 |
| A50Ü69 | 69:1 | 1°51′ | 1 | 1 | 30,9 | 32,9 | 69 | 69,1 | 74 | 41,4 | 49,6 | 62,8 |
Prawy ślimak wykonany ze stali hartowanej HV 620 – 700. Zawartość ołowiu ≤0,1% wagowo.
Koło ślimakowe wykonane z CuZn37Mn3Al2Si. Zawartość ołowiu ≤0,1% wagowo.
Koła HGW nie mają wywierconego otworu poprzecznego, a średnica piasty wynosi 18 mm.
Wykonane z tworzywa sztucznego lub HGW 2083 na zamówienie.
Podany moment obrotowy wału (T2) obowiązuje dla wejściowej prędkości obrotowej 2800 obr./min. w obrębie wału (ślimaka). Wartości stopnia skuteczności (por. tabela w katalogu zestawów kół do układów ślimakowych) stanowią wartości wytyczne. Magazynowanie, smarowanie, prędkość obrotowa i sposób montażu mogą mieć dodatkowy wpływ wraz z kątem nachylenia śruby.
Koła mogą być łączone tylko z układami ślimakowymi o tym samym rozstawie osi i tym samym stosunku przełożenia. Układy ślimakowe i koła ślimakowe innych producentów nie mogą być zasadniczo łączone z komponentami Framo Morat. Z reguły jest w takim przypadku konieczne dostosowanie parametrów zazębienia. Wszystkie wymiary mogą być dostosowywane na zamówienie.
Nie znaleźli Państwo rozwiązania dla siebie? Zachęcamy do złożenia zapytania odnośnie Państwa zestawów kół!
Średnie ilości sztuk z reguły są dostarczane z magazynu, większe ilości dostarczane są partiami lub na zamówienie.
