Zestawy kół do układów ślimakowych A22

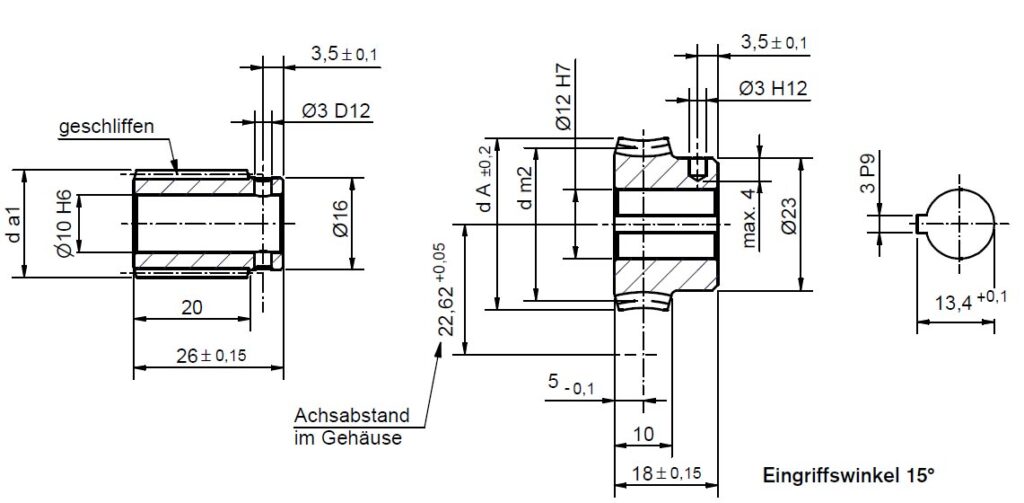

| Legenda | ||
| i = Przełożenie | da1 = Średnica głowicy ślimaka | T2 = Moment obrotowy wału |
| γm = Kąt nachylenia linii śrubowej | z2 = Liczba zębów koła do ukł. ślimakowych | MF = Smar mineralny |
| mn = Normalny moduł | dm2 = Środkowa średnica koła | MÖ = Olej mineralny / syntetyczny smar płynący |
| z1 = Liczba zwojów ślimaka | dA = Zewnętrzna średnica koła do układów ślimakowych | SÖ = olej syntetyczny |
| dm1 = Środkowa średnica ślimaka | – | – |
| Rozstaw osi 22 mm | i | Kąt nachylenia linii śruby | m | Ślimak | Koło do ukł. ślimakowych | T2 [Nm] | ||||||
| Shop | Brąz | |||||||||||
| CAD-Daten | z1 | dm1 | da1 | z2 | dm2 | dA | MF | MÖ | SÖ | |||
| A22Ü3 | 3:1 | 17°36′ | 1,0 | 7 | 23,15 | 25,15 | 21 | 22,09 | 24,8 | 2,2 | 2,6 | 3,3 |
| A22Ü4 | 4:1 | 19°32′ | 1,25 | 5 | 18,7 | 21,2 | 20 | 26,54 | 29,8 | 3,6 | 4,3 | 5,4 |
| A22Ü7 | 7:1 | 11°46′ | 1,25 | 3 | 18,4 | 20,9 | 21 | 26,84 | 29,8 | 3,6 | 4,3 | 5,4 |
| A22Ü11 | 10,5:1 | 7°41′ | 1,25 | 2 | 18,7 | 21,2 | 21 | 26,54 | 29,8 | 3,4 | 4,1 | 5,1 |
| A22Ü21 | 21:1 | 3°48′ | 1,25 | 1 | 18,9 | 21,4 | 21 | 26,34 | 29,8 | 3,4 | 4,1 | 5,1 |
| A22Ü30 | 30:1 | 2°50′ | 0,9 | 1 | 18,2 | 20 | 30 | 27,04 | 29,8 | 3,6 | 4,3 | 5,4 |
| A22Ü40 | 40:1 | 2°20′ | 0,7 | 1 | 17,2 | 18,6 | 40 | 28,04 | 29,8 | 3,9 | 4,7 | 5,8 |
Prawy ślimak wykonany ze stali hartowanej HV 620 – 700. Zawartość ołowiu ≤0,1% wagowo.
Koło ślimakowe wykonane z CuZn37Mn3Al2Si. Zawartość ołowiu ≤0,1% wagowo.
Koła HGW nie mają wywierconego otworu poprzecznego, a średnica piasty wynosi 18 mm.
Wykonane z tworzywa sztucznego lub HGW 2083 na zamówienie.
Podany moment obrotowy wału (T2) obowiązuje dla wejściowej prędkości obrotowej 2800 obr./min. w obrębie wału (ślimaka). Wartości stopnia skuteczności (por. tabela w katalogu zestawów kół do układów ślimakowych) stanowią wartości wytyczne. Magazynowanie, smarowanie, prędkość obrotowa i sposób montażu mogą mieć dodatkowy wpływ wraz z kątem nachylenia śruby.
Koła mogą być łączone tylko z układami ślimakowymi o tym samym rozstawie osi i tym samym stosunku przełożenia. Układy ślimakowe i koła ślimakowe innych producentów nie mogą być zasadniczo łączone z komponentami Framo Morat. Z reguły jest w takim przypadku konieczne dostosowanie parametrów zazębienia. Wszystkie wymiary mogą być dostosowywane na zamówienie.
Nie znaleźli Państwo rozwiązania dla siebie? Zachęcamy do złożenia zapytania odnośnie Państwa zestawów kół!
Średnie ilości sztuk z reguły są dostarczane z magazynu, większe ilości dostarczane są partiami lub na zamówienie.
